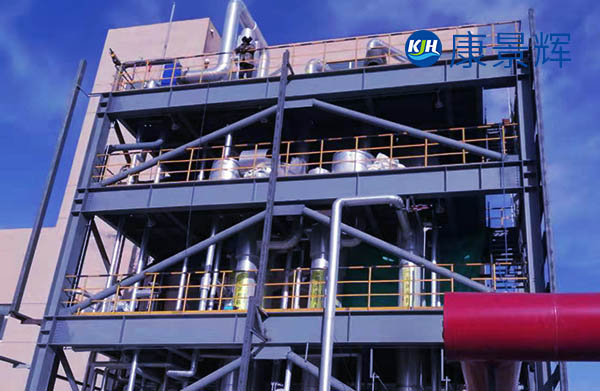

一、磷酸二氫鉀蒸發濃縮系統工藝流程

1.預處理：磷酸二氫鉀溶液先進行預處理，如去除雜質等，以保證后續蒸發濃縮的效果。

2.蒸發濃縮：預處理后的溶液進入蒸發器，利用外購蒸汽間接加熱，使溶液中的水分蒸發，從而提高溶液的濃度。在蒸發過程中，產生的二次蒸汽經冷凝器冷凝成冷凝水，冷凝水可暫存于中間儲罐，部分回用溶解工序，部分用于液態磷酸二氫鉀溶解工序。

3.冷卻結晶：濃縮后的液體被泵入不銹鋼結晶槽，在常溫下自然冷卻結晶12小時以上，隨著溫度降低，磷酸二氫鉀溶解度降低，達到過飽和狀態后開始結晶析出。

4.離心分離：結晶完成后，用離心泵將溶液打入不銹鋼離心機進行固液離心分離，通過變頻器改變電機速度，在離心機力場作用下實現固液分離，得到磷酸二氫鉀晶體，產生的離心液體暫存于母液中間儲罐，可回用溶解工序。

5.干燥與包裝：離心分離后的晶體經雙椎體干燥機干燥，干燥熱源同樣為外來蒸汽，與物料不接觸，抽真空加熱產生的水蒸汽經冷凝器冷凝成冷凝液，儲存于中間儲罐，回用溶解工序。干燥后的物料再經精細研磨機研磨膨化，最后經包裝機包裝，研磨、包裝工序產生的廢氣經袋式除塵器處理后排放。

二、磷酸二氫鉀蒸發濃縮系統類型及工作原理

1.三效蒸發器：通過三個蒸發器串聯操作，利用前一級產生的二次蒸汽作為后一級的熱源，實現能量的多級利用。稀磷酸二氫鉀溶液依次通過三個蒸發器，在不同壓力和溫度下進行蒸發濃縮，最終使溶液達到過飽和狀態，析出磷酸二氫鉀晶體。該設備能源利用效率較高，可有效降低生產成本。

2.MVR蒸發器：利用機械蒸汽再壓縮技術，將蒸發過程中產生的二次蒸汽通過機械壓縮機壓縮，提高其溫度和壓力，使其重新作為熱源用于加熱溶液。通過壓縮機將二次蒸汽的潛熱回收利用，實現溶液的蒸發濃縮和結晶。MVR蒸發器節能效果顯著、運行成本低、自動化程度高，適用于大規模磷酸二氫鉀生產。

3.真空結晶器：在真空條件下進行蒸發濃縮和結晶。通過降低系統壓力，使溶液沸點降低，在較低溫度下進行蒸發濃縮，減少溶液分解和變質風險，同時實現溶液的快速濃縮和結晶，提高生產效率。

三、磷酸二氫鉀蒸發濃縮系統技術參數及選型

1.蒸發量：根據生產需求確定，如年產5萬噸磷酸二氫鉀生產線建設項目中，蒸發濃縮環節的處理量需與整體生產規模相匹配。

2.加熱方式：通常采用間接蒸汽加熱，熱源為外購蒸汽。

3.操作壓力：可選擇常壓或真空操作，真空操作可降低溶液沸點，減少分解和變質風險。

4.蒸發器選型：根據生產規模、溶液特性及工藝要求選擇合適的蒸發器類型，如三效蒸發器適用于中小規模生產，MVR蒸發器適用于大規模生產。

四、磷酸二氫鉀蒸發濃縮系統注意事項

1.設備選型：應根據磷酸二氫鉀溶液的特性、處理量及工藝要求，選擇合適的蒸發器類型和壓縮機型號。

2.定期維護：為保證設備長期穩定運行，需定期對設備進行維護和清洗，防止結垢和堵塞。

3.安全操作：操作人員應嚴格遵守操作規程，確保設備在安全的壓力和溫度范圍內運行。
